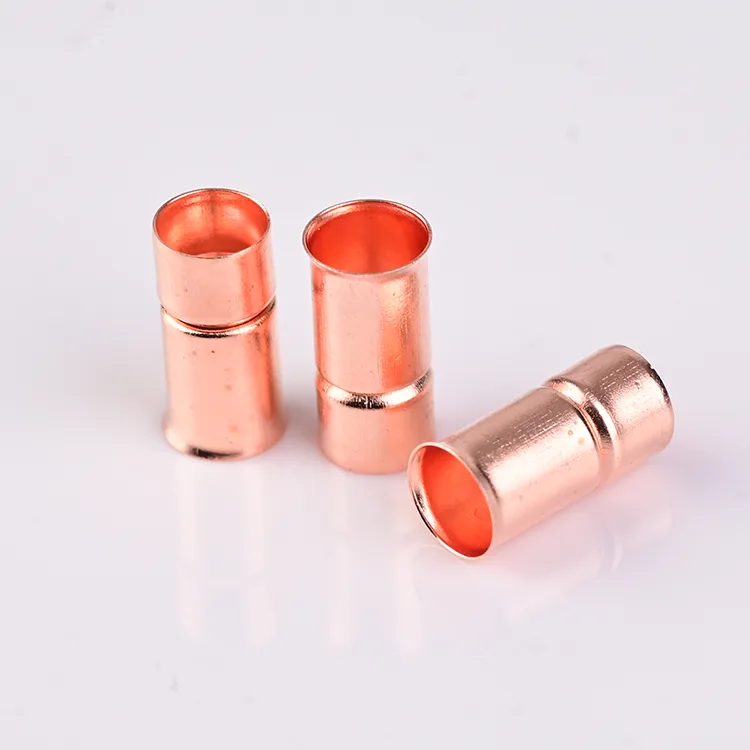

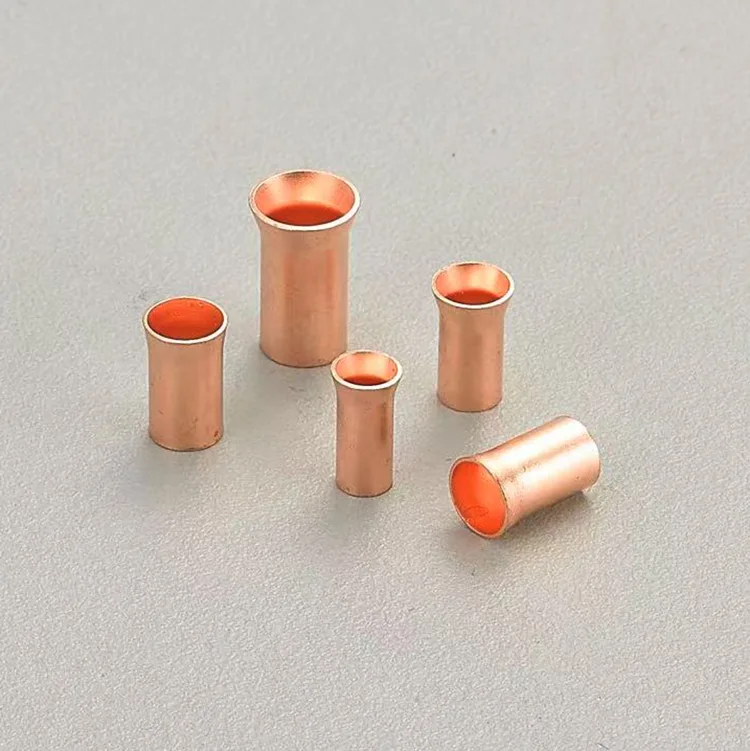

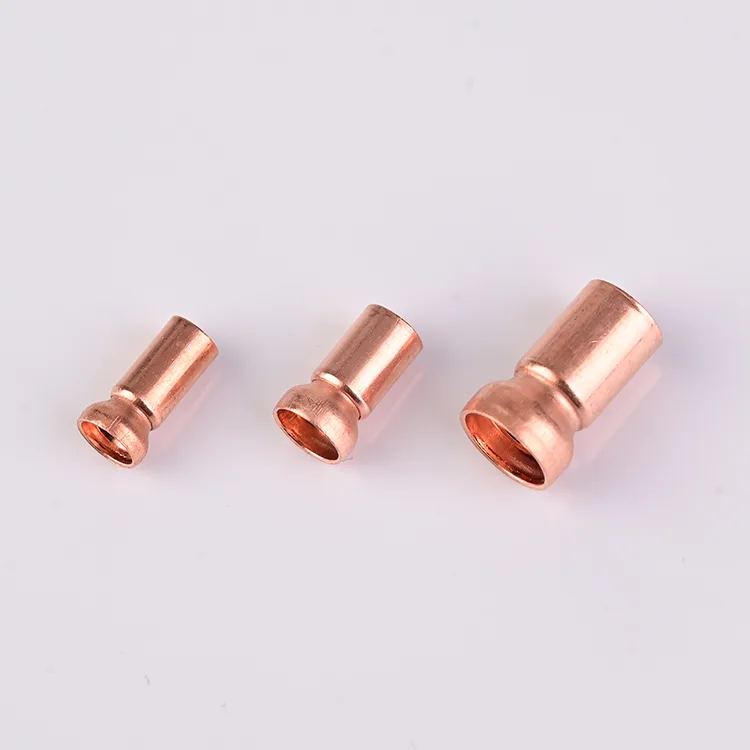

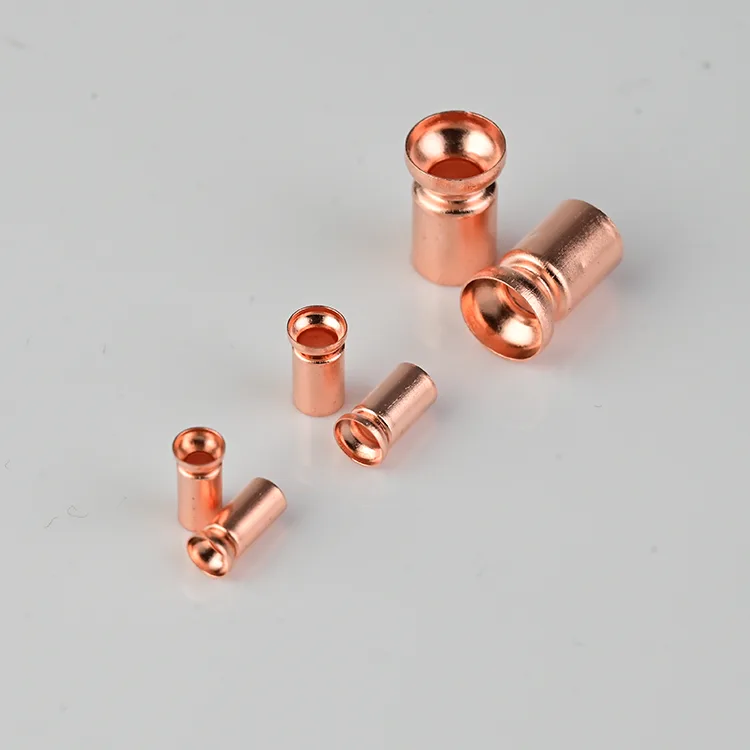

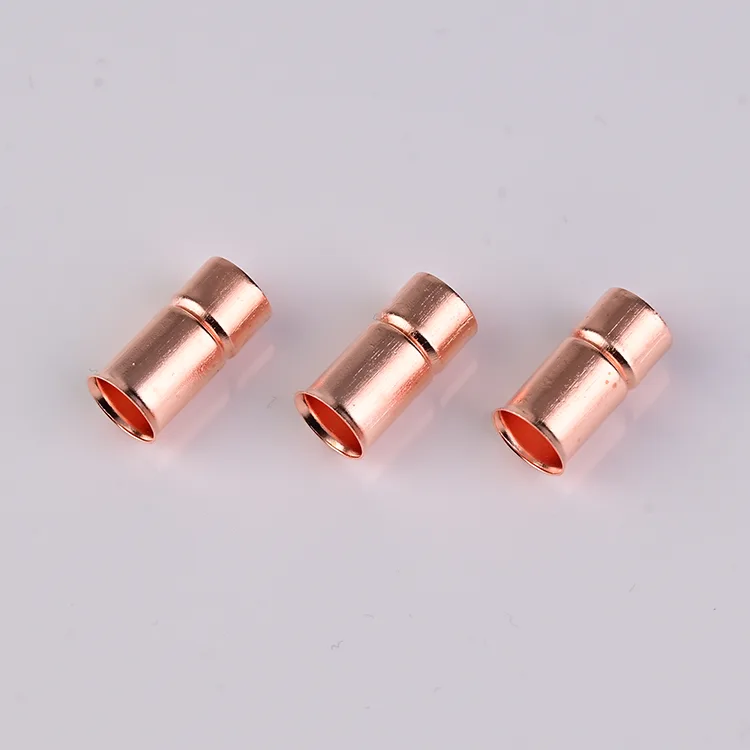

Boccola in rame rosso ad alta corrente

Progettazione per applicazioni ad alta corrente

Quando la corrente supera i 100 A, ogni milliohm di resistenza è importante. La boccola in rame rosso ad alta corrente della fabbrica Zenko prodotta in Cina è progettata con pareti più spesse, sezioni trasversali più grandi e superfici lavorate con precisione per gestire carichi sostenuti ad alta corrente senza surriscaldamento. La struttura in rame viola T2 offre una conduttività IACS ≥98%, riducendo al minimo la perdita di potenza e l'aumento di temperatura sotto carico.

Nelle connessioni a sbarre ad alta corrente, l'interfaccia dei contatti è il punto più critico. Una boccola mal lavorata crea microinterstizi che aumentano la resistenza di contatto e portano a punti caldi. La nostra lavorazione di precisione CNC garantisce che ogni boccola in rame rosso ad alta corrente abbia una superficie di contatto liscia e piatta che si accoppia perfettamente con sbarre collettrici, terminali e capicorda, eliminando le interfacce ad alta resistenza prima che possano formarsi.

Gestione termica nei sistemi ad alta corrente

Il calore è nemico dei sistemi ad alta corrente. Mentre la corrente scorre, il riscaldamento resistivo aumenta la temperatura di ogni componente nel percorso corrente. In qualità di produttore professionale in Cina, la boccola in rame rosso ad alta corrente di Zenko è progettata pensando alle prestazioni termiche. Il rame viola ad elevata purezza fornisce un'eccellente conduttività termica (≥385 W/m·K), trasferendo in modo efficiente il calore dal punto di connessione alla struttura circostante.

Per applicazioni superiori a 300 A di corrente continua, consigliamo la nostra serie per carichi pesanti con spessore della parete maggiorato e superficie ottimizzata per la dissipazione del calore. Ciascuna boccola in rame rosso ad alta corrente di questa serie viene testata individualmente per verificarne l'accuratezza dimensionale e la qualità della superficie prima della spedizione. Questa attenzione ai dettagli è il motivo per cui gli ingegneri energetici di tutto il mondo si affidano a Zenko per i loro progetti di interconnessione ad alta corrente più impegnativi.

Applicazioni che richiedono di più

Le stazioni di ricarica rapida per veicoli elettrici, i sistemi di accumulo dell’energia delle batterie (BESS), i pannelli di distribuzione dell’energia industriale e i gruppi di continuità (UPS) richiedono tutti robuste interconnessioni ad alta corrente. La boccola in rame rosso ad alta corrente di Zenko è convalidata per l'uso in queste applicazioni, con prestazioni comprovate in sistemi che trasportano corrente continua da 200 A a 600 A.

A differenza delle boccole in rame standard che possono funzionare per applicazioni di segnale o a bassa corrente, la nostra serie ad alta corrente è specificamente progettata per le esigenze termiche e meccaniche dei sistemi di alimentazione. Zenko offre la personalizzazione completa per applicazioni uniche ad alta corrente, sia che sia necessario un diametro interno speciale per un cavo di grosso diametro, una lunghezza personalizzata per adattarsi alla disposizione delle sbarre collettrici o un trattamento superficiale specifico per il proprio ambiente operativo.

Qualità che puoi misurare

Per ogni boccola in rame rosso ad alta corrente, la fabbrica Zenko opera secondo la gestione della qualità ISO 9001 e i nostri test includono la verifica della conducibilità, la misurazione dimensionale e l'ispezione della qualità della superficie. Per le applicazioni ad alta corrente in cui il guasto non è un'opzione, questo livello di tracciabilità e garanzia di qualità è importante.

Che tu stia progettando la prossima generazione di infrastrutture di ricarica per veicoli elettrici o aggiornando un sistema di distribuzione dell'energia industriale, la boccola in rame rosso ad alta corrente offre le prestazioni, l'affidabilità e la personalizzazione di cui hai bisogno. Contatta oggi stesso il nostro team di tecnici per discutere i tuoi requisiti di interconnessione ad alta corrente.

Richiedi un preventivo

Invia i tuoi disegni o specifiche a Zenko per un preventivo rapido e competitivo. Campioni disponibili su richiesta.

Connettore di testa non isolato (le dimensioni possono essere personalizzate)
							Materiale: Rame Rosso (C1220/TP2)
ITEN NO.	Dimensione (millimetro)						Dimensioni del cavo
	L	D	d1	W	W1	F	mm2	A.W.G
2,75 D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4.55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Placcatura	Stagnatura, nichelatura, antiossidazione superficiale
Durezza e Stato	M/Y/Y2 (HV45-75/ 90-110/ 110-130)
Nota:	Accetta ordini personalizzati di qualsiasi dimensione
