Un tubo capillare in rame rosso può ottimizzare le prestazioni nei sistemi HVAC, medicali e idraulici?
ILtubo capillare in rame rossoè una pietra angolare del moderno controllo dei fluidi, ma il suo pieno potenziale spesso rimane sottostimato. Dall'ottimizzazioneEfficienza HVACe garantendosicurezza dei gas medicaliper ridurre i costi di installazione negli impianti idraulici, analizziamo i parametri critici: purezza, temperamento, diametro e configurazione. Supportato da standard di settore e dati sulle prestazioni, questo articolo fornisce a ingegneri, appaltatori e specialisti degli appalti le conoscenze necessarie per prendere decisioni informate. Affrontiamo anche le domande tecniche più comuni e forniamo un percorso chiaro per l'approvvigionamentosoluzioni personalizzate e ad alta affidabilità.
Sommario
- 1. Cosa definisce un tubo capillare in rame rosso?
- 2. HVAC&R: il cuore della gestione termica
- 3. Sistemi di gas medicali e di precisione
- 4. Impianti idraulici, distribuzione del gas e altro
- 5. Parametri critici di selezione
- 6. Dati sulle prestazioni: configurazione ed effetti sulla durata
- 7. Domande frequenti (FAQ)
- 8. Conclusione e come Zenko può supportare il tuo progetto

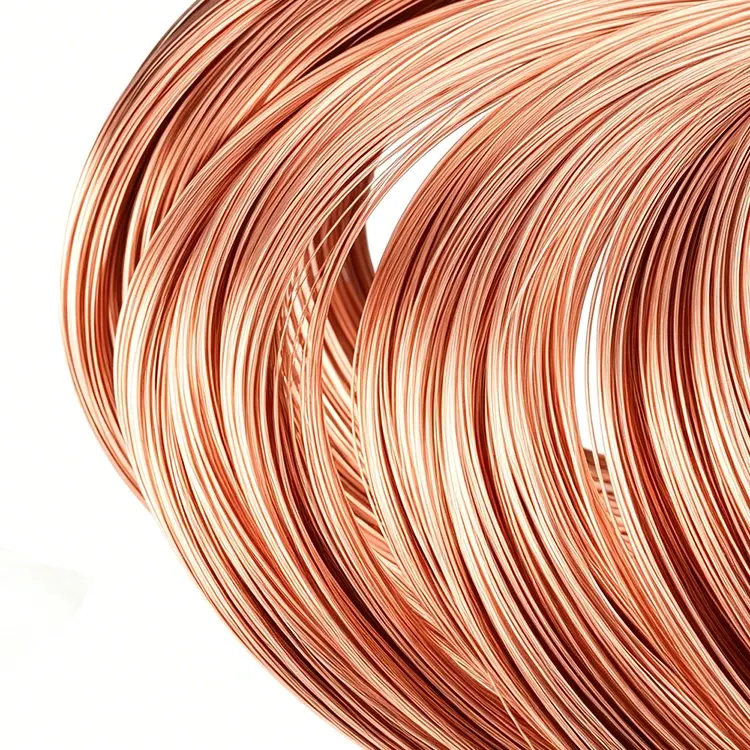

1. Cosa definisce un tubo capillare in rame rosso?
Al suo centro, atubo capillare in rame rossoè un tubo senza saldatura di piccolo diametro prodotto in rame di elevata purezza (contenuto di rame tipicamente ≥ 99,90%). Il suo caratteristico colore rosso-viola è il segno distintivo del rame puro, differenziandolo dagli ottoni o dai bronzi che contengono importanti elementi leganti. La designazione "capillare" si riferisce al suo piccolo diametro interno, che crea una significativa resistenza al flusso, una proprietà ingegnosamente sfruttata indispositivi di espansione del refrigerantee dosaggio preciso dei fluidi.
Il processo di produzione, come praticato dai principali produttori comeZenko, prevede la colata continua, la laminazione e la trafilatura di precisione. Ciò garantisce non solo la precisione dimensionale ma anche una finitura superficiale interna liscia, fondamentale per ridurre al minimo la caduta di pressione e il rischio di contaminazione. L’elevata conduttività termica ed elettrica del materiale, combinata con quella naturaleproprietà antimicrobichee l'eccellente resistenza alla corrosione, lo rendono il materiale preferito in molteplici settori critici.
2. HVAC&R: il cuore della gestione termica
Nel mondo del riscaldamento, ventilazione, condizionamento dell'aria e refrigerazione (HVAC&R), il tubo capillare in rame rosso è molto più di un semplice connettore. Funziona come adispositivo di espansione precisoche regola il flusso di refrigerante dal condensatore all'evaporatore. La caduta di pressione attraverso il tubo è regolata con precisione dalla sua lunghezza e dal diametro interno, influenzando direttamente il coefficiente di prestazione (COP) del sistema.
Principali vantaggi nel settore HVAC&R:
- Conducibilità termica eccezionale:Il rame puro (spesso C11000 o C12200) offre una conduttività termica di circa 380–400 W/m·K, consentendo un rapido scambio di calore nelle serpentine dell'evaporatore e del condensatore.
- Resistenza alla corrosione:Il rame resiste ai refrigeranti aggressivi e agli ambienti operativi presenti sia nei sistemi residenziali che commerciali. È compatibile con la maggior parte dei refrigeranti moderni, compresi gli idrocarburi (con una corretta manipolazione), sebbene i sistemi ad ammoniaca richiedano materiali alternativi.
- Efficienza della forma della bobina:Fornire tubi capillari in bobine (anziché in lunghezze diritte) riduce il numero di giunti brasati, riducendo significativamente il rischio di perdite e accelerando l'installazione.Zenkooffre lunghezze di bobine continue da confezioni al dettaglio da 15 kg a bobine industriali da 500 kg.
Standard leader comeASTM B280EEN12735governano la qualità e le dimensioni dei tubi di rame utilizzati nel servizio sul campo ACR (aria condizionata e refrigerazione), garantendo prestazioni affidabili a livello globale.
3. Sistemi di gas medicali e di precisione
L'uso del rame rosso nei sistemi di gas medicale testimonia la sua combinazione unica di sicurezza e prestazioni. Il rame è intrinsecoproprietà biostatiche e antimicrobichelo rendono un materiale ideale per il trasporto di gas medicali come ossigeno, protossido di azoto e aria medicale, dove l'igiene e la purezza sono fondamentali.
Perché gli ingegneri medici e i gestori delle strutture scelgono i tubi capillari in rame rosso:
- Conformità a standard rigorosi:Il tubo in rame per gas medicale è prodotto per soddisfare la norma ASTM B819 e deve essere conforme a codici di sicurezza comeNFPA 99 (Codice delle strutture sanitarie)e HTM 02-01 nel Regno Unito. Questi standard impongono protocolli specifici di pulizia, tappatura e imballaggio per garantire che il tubo sia pronto per il "servizio con ossigeno".
- Finitura ricotta brillante:Per le applicazioni sanitarie, è essenziale una superficie interna ricotta brillante (pulita e priva di ossidi). Ciò impedisce la contaminazione da particolato e garantisce il mantenimento della purezza del gas.Zenkofornisce tubi di rame con una superficie interna pulita, testati a pressione e tracciabili per una completa garanzia di qualità.
- Opzioni micro-foro e capillare:Per gli strumenti di precisione e le apparecchiature da laboratorio sono disponibili diametri ultra-piccoli, con spessori delle pareti fino a 0,3 mm.
4. Impianti idraulici, distribuzione del gas e altro
Al di là dei sistemi specializzati, i tubi capillari in rame rosso e le loro controparti di diametro maggiore rappresentano la spina dorsale dei moderni impianti idraulici e di distribuzione del gas. La loro durabilità e resistenza alla corrosione dell'acqua potabile e dei gas comuni come il GPL li rendono la scelta preferita dagli appaltatori.
Le applicazioni includono:
- Fornitura di acqua potabile:Il rame non degrada la qualità dell'acqua e ha una lunga durata, eliminando virtualmente i costi di manutenzione. È disponibile inTipo K (parete più spessa), Tipo L e Tipo Mgradi di spessore della parete, consentendo agli ingegneri di selezionare il livello di pressione appropriato per l'applicazione.
- Impianti a Gas Metano e GPL:Il rame rosso è ampiamente utilizzato per la distribuzione del gas in molti mercati globali. È fondamentale utilizzare raccordi adeguati (brasati o svasati) e seguire le normative locali. Negli Stati Uniti, il tubo di tipo L o ACR viene spesso utilizzato per GPL e gas naturale.
- Sistemi di energia solare e rinnovabile:L'elevata conduttività termica del rame lo rende un materiale ideale per collettori solari termici e sistemi a pompa di calore.
Zenkosupporta appaltatori globali con un'ampia gamma di stati (morbido, semiduro, duro) per soddisfare le diverse esigenze di piegatura, insieme a imballaggi personalizzati per una logistica efficiente.
5. Parametri critici di selezione: diametro, temperamento e purezza
La scelta del tubo capillare in rame rosso corretto è una decisione tecnica che influisce sull'efficienza, sulla sicurezza e sulla longevità del sistema. La tabella seguente riassume i parametri principali:
| Parametro | Gamma/Opzioni tipiche | Impatto sulle prestazioni |
|---|---|---|
| Purezza del rame | ≥99,90% (ad esempio, C11000, C12200, T2) | L'elevata purezza garantisce la massima conduttività termica ed elettrica e un'ottima resistenza alla corrosione. |
| Diametro esterno (OD) | Da~1,6 mmfino a 19,05 mm (3/4") per capillare | Il diametro esterno e lo spessore della parete insieme determinano il diametro interno, che controlla direttamente la portata del refrigerante e la caduta di pressione. |
| Spessore della parete | Fino a0,3 mmper microforo; Tipi K/L/M per impianti idraulici | Le pareti più spesse forniscono valori di pressione più elevati ma riducono il volume interno. Fondamentale per la pressione di progettazione del sistema. |
| Temperamento/Durezza | Morbido (ricotto), semiduro, duro | Il tubo morbido è altamente flessibile per la piegatura in bobine; Il tubo rigido è più resistente per i percorsi rettilinei. La selezione influisce sui metodi di installazione. |
| Configurazione | Dritto, a spirale elicoidale, serpentino | Le configurazioni a spirale (elicoidali, serpentine) vengono utilizzate per risparmiare spazio e aumentare la limitazione del flusso in una forma compatta. |
6. Dati sulle prestazioni: l'impatto della lunghezza e della configurazione
Uno studio sperimentale sulle prestazioni dei tubi capillari in un sistema di refrigerazione a compressione di vapore fornisce dati approfonditi su come la lunghezza e la configurazione influenzano l'efficienza. Lo studio, che ha mantenuto un diametro interno costante (0,036 pollici), evidenzia i compromessi critici:
| Configurazione del tubo capillare | Lunghezza (piedi) | Portata massica (kg/min) | Effetto di refrigerazione (kJ/kg) | COP (a carico) |
|---|---|---|---|---|
| Dritto a spirale | 3 | ≈ 1.257 | ≈ 167 | 16.7 |
| Serpentina a spirale | 3 | ≈ 1.246 | ≈ 168,5 | ~17.7 |
| A spirale elicoidale | 3 | ≈ 1.235 | ≈ 170 | 18.89 |
Punti chiave:A parità di lunghezza e diametro, ilconfigurazione a spirale elicoidalerestituisce ilmassimo effetto di refrigerazione e COP, anche se con una portata massica leggermente inferiore rispetto ad un tubo dritto. Ciò dimostra che per le applicazioni in cui lo spazio e l'efficienza sono fondamentali, un design a spirale offre un vantaggio prestazionale tangibile. Al contrario, le configurazioni diritte forniscono una portata massica più elevata. Questi dati sottolineano l'importanza di adattare la geometria del tubo ai requisiti specifici del sistema.
7. Domande frequenti (FAQ)
1. Quali settori utilizzano più comunemente i tubi capillari in rame rosso?
Sono utilizzati prevalentemente inSistemi HVAC e di refrigerazione(come dispositivi di espansione),impianti gas medicali(ossigeno, aria medicale), eimpianti idraulici e distribuzione gas. La loro elevata conduttività termica, resistenza alla corrosione e proprietà antimicrobiche li rendono versatili.
2. Quali norme internazionali regolano questi tubi?
Gli standard chiave includonoASTM B280(applicazioni ACR),ASTM B88(idraulico),EN12735(ACR europea), eASTM B819(gas medicale). Molti produttori, inclusoZenko, sono inoltre conformi a JIS H3300 e ad altri standard regionali per garantire l'accettazione globale.
3. Posso ottenere dimensioni e imballaggi personalizzati?
Sì, piacciono i produttori rinomatiZenkofornirePersonalizzazione OEM/ODMper diametro, spessore della parete, lunghezza della bobina, stato fisico e imballaggio specializzato. Ciò include opzioni per tubi disidratati e caricati di azoto per prevenire l'ossidazione durante lo stoccaggio.
4. Perché scegliere un tubo capillare a forma di bobina rispetto a lunghezze diritte?
Forma a spiraleriduce significativamente il numero di articolazioninecessari in un sistema, riducendo i potenziali punti di perdita e migliorando la flessibilità e l’efficienza dell’installazione in loco. Ciò è particolarmente utile nei progetti su larga scala.
8. Conclusione e come Zenko può supportare il tuo progetto
Il tubo capillare in rame rosso è un corso di perfezionamento nell'ottimizzazione dei materiali: un prodotto in cui purezza, precisione e geometria convergono per risolvere le sfide critiche di controllo dei fluidi. Che tu stia progettando un refrigeratore ad alta efficienza, una rete di gas medicale sicura e sterile o un robusto sistema idraulico, la scelta del tubo capillare giusto è una decisione che ha implicazioni in termini di prestazioni e affidabilità a lungo termine.
Dalla fornitura di elevata purezza≥99,90%Rame catodico di grado A sottoposto a rigorosi controlli di qualità che includono test di pressione e trattamento superficiale interno pulito,Zenkoè un produttore leader con sede in Cina impegnato a rispettare gli standard di qualità globali (ASTM, EN, JIS). Offriamo:
- Tracciabilità completa:Documentazione completa dal mulino alla consegna.
- Soluzioni personalizzate:Dimensioni, stati e imballaggi su misura per le vostre specifiche esigenze OEM/ODM.
- Logistica globale:Fornitura stabile e supporto all’esportazione per appaltatori, distributori e partner industriali.
Pronto per ottimizzare il tuo sistema?
Se hai bisogno di un campione per un test, di un preventivo personalizzato o di una consulenza tecnica, il nostro team è qui per aiutarti.
Contattacioggi per discutere le esigenze del tuo progetto e sperimentare il vantaggio Zenko in termini di qualità e servizio.
