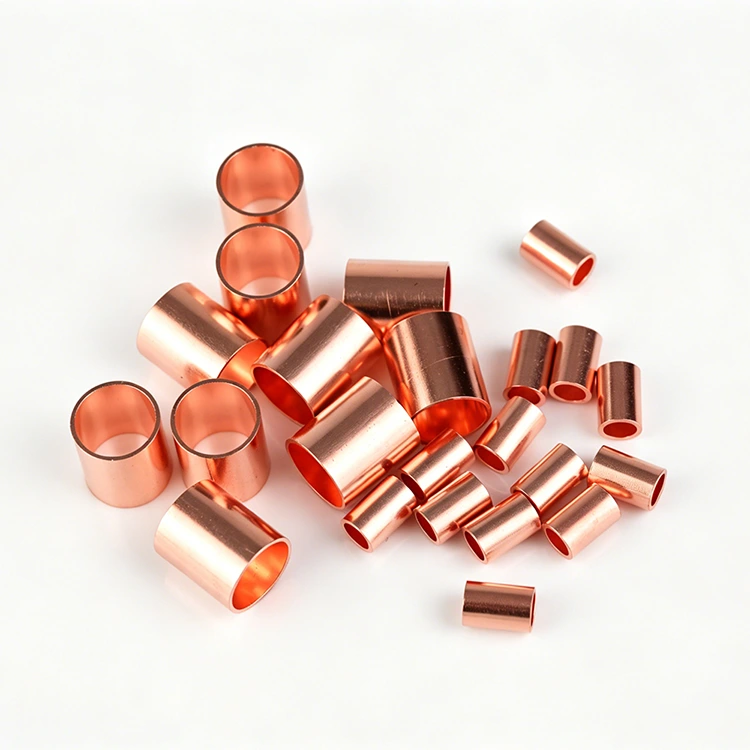

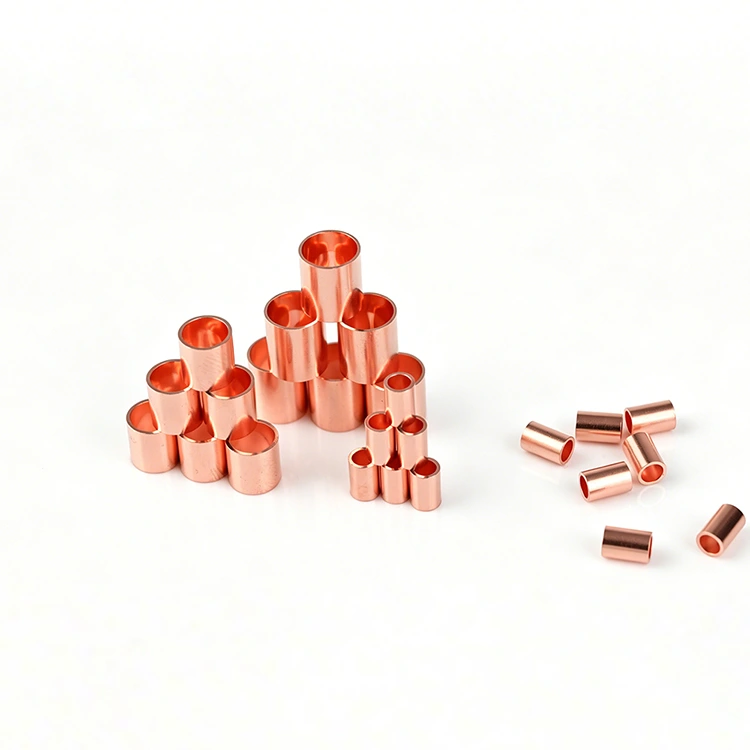

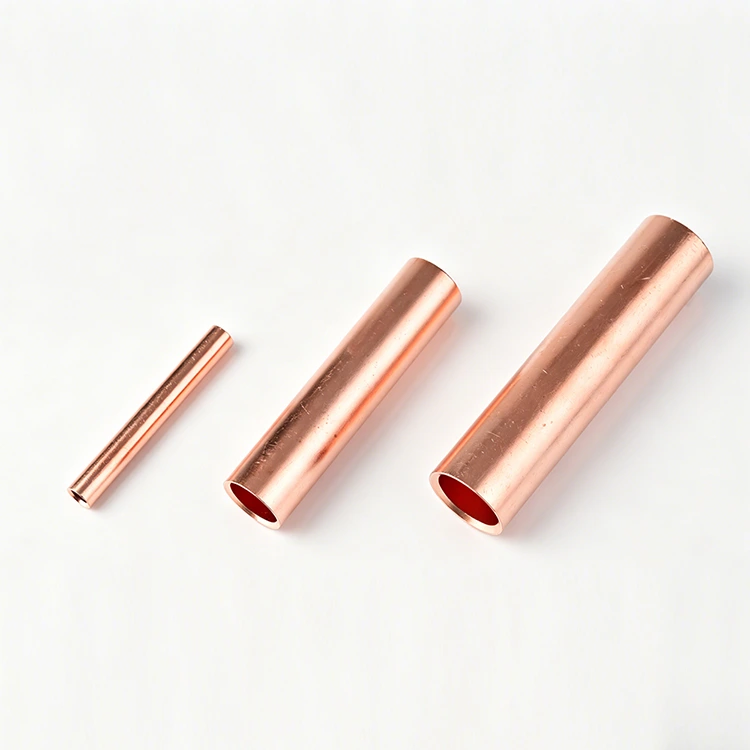

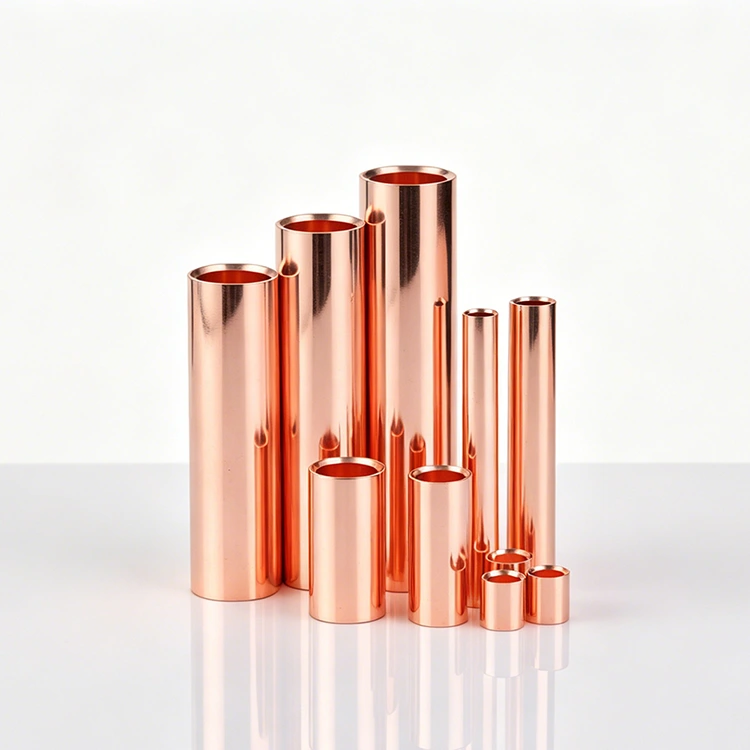

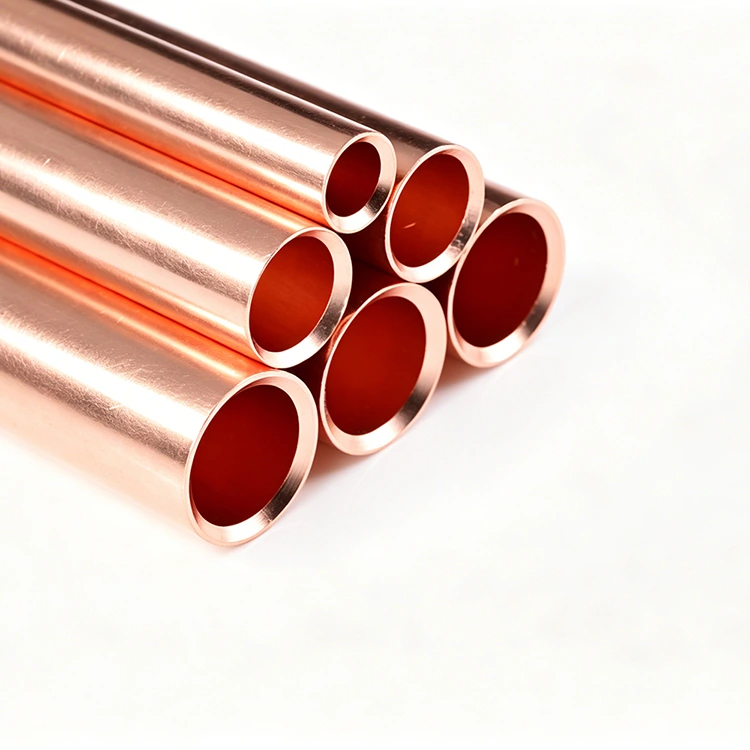

Terminale di testa in rame rosso ad alta corrente

Il terminale di testa in rame rosso ad alta corrente di alta qualità è offerto dal produttore cinese Zenko. Funziona come connettori di testa in rame professionali su misura per i nuovi scenari energetici. Realizzati in materiale di rame di elevata purezza e alta conduttività, sono perfettamente applicabili ai sistemi fotovoltaici, di accumulo di energia e di cablaggio dei veicoli a nuova energia. Adottando una struttura leggera per risparmiare spazio di installazione, il prodotto copre una gamma di dimensioni completa e supporta specifiche personalizzate. Con prestazioni di crimpatura stabili e un contatto elettrico stabile, soddisfa pienamente i requisiti di connessione ad alta corrente di varie nuove apparecchiature energetiche.

Cos'è un terminale di testa in rame rosso ad alta corrente?

I terminali di testa in rame rosso ad alta corrente di Zenko Factory sono connettori in rame per carichi pesanti e di livello professionale progettati sia per applicazioni marine che per nuove energie. Realizzati in rame rosso di elevata purezza e alta conduttività con trattamento antiossidante avanzato, questi terminali offrono un'eccezionale resistenza all'umidità e alla nebbia salina, contatto elettrico stabile e bassa generazione di calore sotto carichi di corrente elevata. Progettati per essere conformi agli standard del settore energetico, forniscono connessioni crimpate sicure e resistenti alle vibrazioni che rimangono strette senza allentarsi, rendendoli ideali per connessioni di linea sicure e affidabili in ambienti difficili.

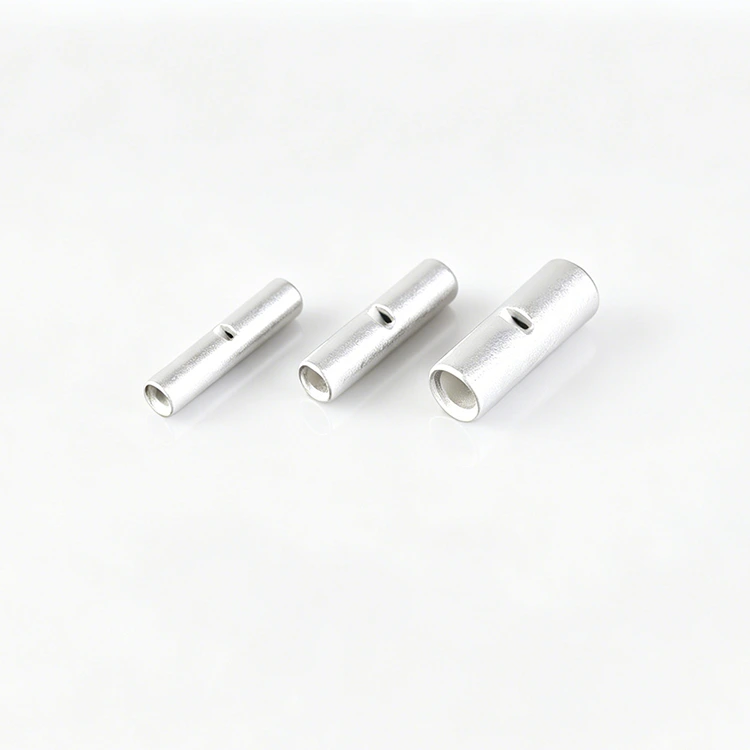

Connettore di testa non isolato (le dimensioni possono essere personalizzate)
Materiale: Rame Rosso (C1100/C1220)
ITEN NO.	Dimensione (millimetro)				Dimensioni del cavo
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Caratteristiche e vantaggi principali

● Struttura in rame rosso ad alta corrente: realizzata in rame rosso puro ad alta conduttività al 99,9%, garantisce una bassa generazione di calore e un'efficiente trasmissione di potenza sotto carichi pesanti.

● Protezione di grado marino: il trattamento antiossidante e passivante professionale offre un'eccellente resistenza all'umidità e alla nebbia salina, adatto per sistemi di distribuzione marini e ambienti industriali difficili.

● Nuova ottimizzazione energetica: studiato su misura per nuovi scenari energetici ad alta domanda, inclusi sistemi fotovoltaici, unità di accumulo dell'energia e sistemi di cablaggio per veicoli elettrici.

● Crimpatura sicura e resistente alle vibrazioni: prestazioni di crimpatura costanti garantiscono connessioni permanenti e strette che non si allentano in caso di vibrazioni o cicli termici.

● Design leggero e salvaspazio: la struttura compatta e leggera consente di risparmiare spazio di installazione pur mantenendo una robusta resistenza meccanica.

● Gamma di dimensioni complete e personalizzazione: gamma di dimensioni completa disponibile, con supporto per specifiche personalizzate per soddisfare requisiti di progetto unici.

● Prestazioni conformi al settore: prodotto per soddisfare gli standard del settore energetico, fornendo prestazioni di contatto stabili e connessioni di circuito affidabili.

Specifiche tecniche

● Materiale: rame rosso di elevata purezza

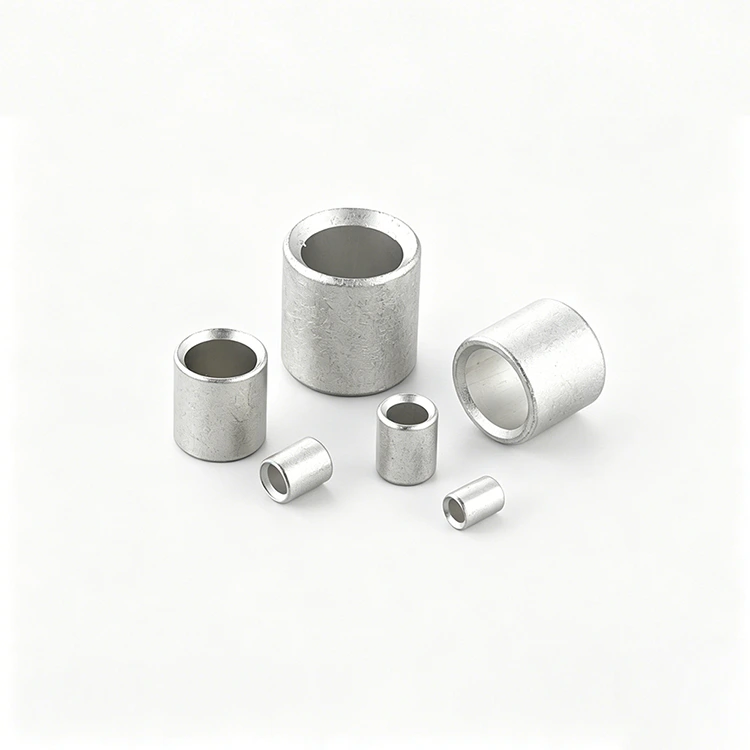

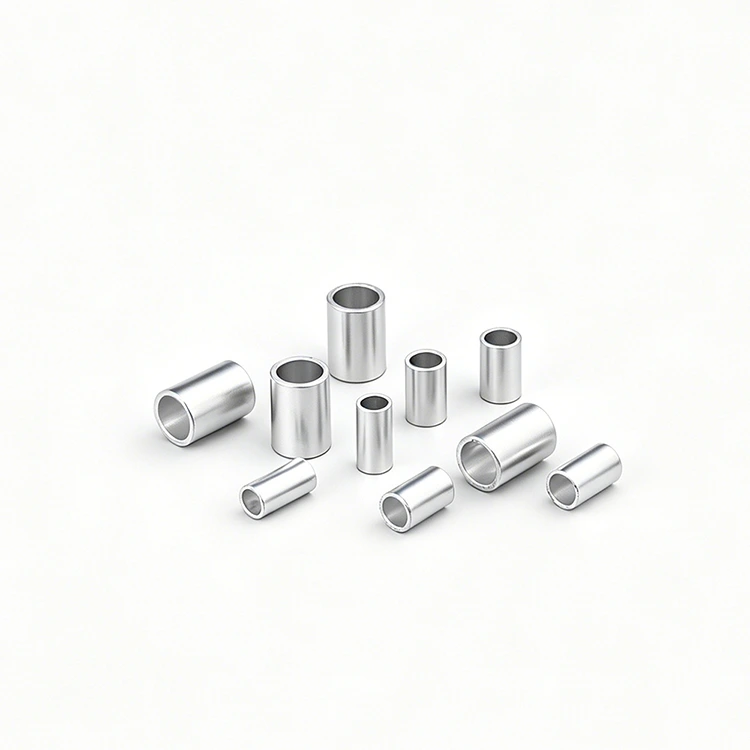

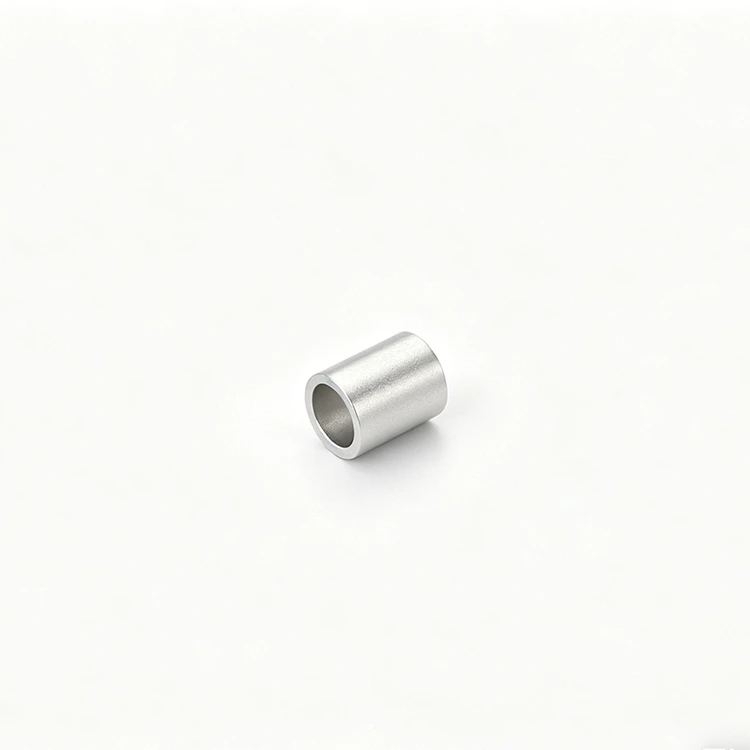

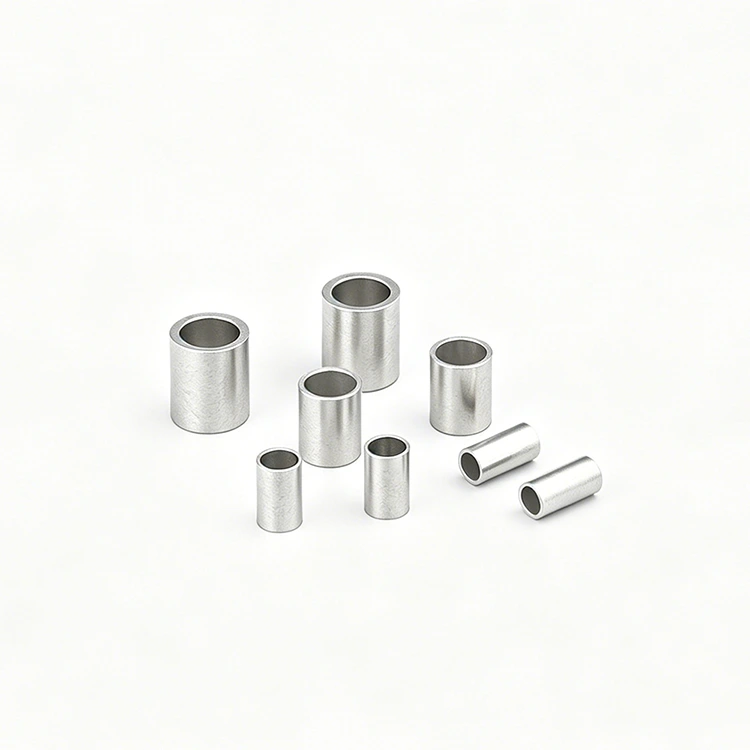

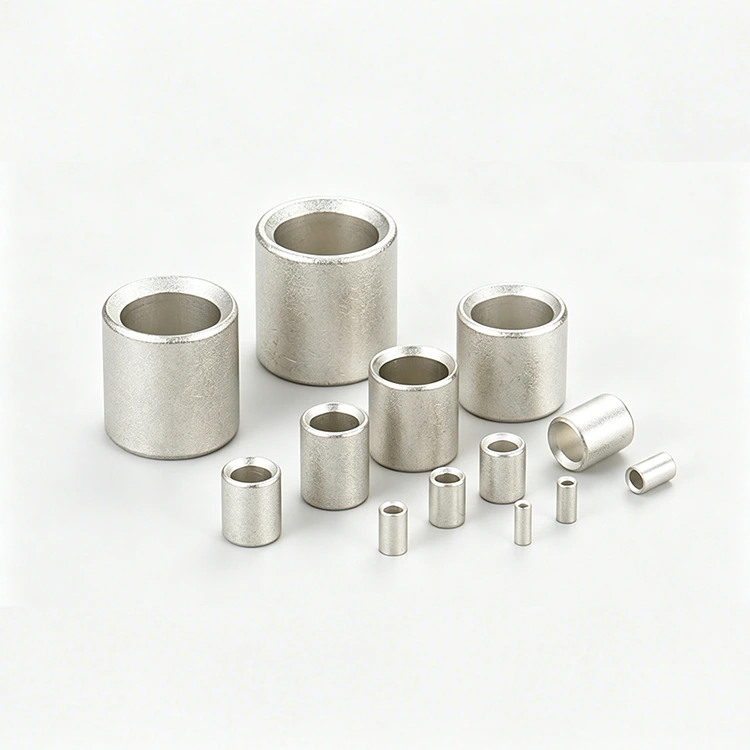

● Trattamento superficiale: passivazione antiossidante (disponibile stagnatura opzionale)

● Tipo di connessione: crimpatura a freddo (nessuna saldatura richiesta)

● Corrente nominale: fino a 600 A (varia in base alla dimensione)

● Temperatura operativa: da -40°C a +125°C

● Resistenza alla nebbia salina: ≥ 72 ore (test in nebbia salina neutra)

● Tensione di resistenza: ≥ 2 kV CA (secondo gli standard del settore)

● Gamma cavi: da AWG 22 a AWG 2/0 (dimensioni personalizzate disponibili)

Ampie applicazioni

● Armadi di distribuzione marittimi e sistemi elettrici di bordo

● Sistemi di energia solare fotovoltaici (PV).

● Sistemi di accumulo dell'energia (ESS) e banchi di batterie

● Cablaggio di veicoli elettrici (EV) e di veicoli ibridi

● Apparecchiature industriali ad alta corrente e reti elettriche

● Pannelli di controllo dell'automazione e macchinari pesanti

● Progetti di generazione di energia eolica e di energia rinnovabile

Istruzioni per l'installazione

1.Preparazione del cavo: togliere l'isolamento dall'estremità del cavo in modo che corrisponda alla lunghezza del terminale, assicurandosi che nessun filo venga tagliato o danneggiato.

2.Inserimento: inserire completamente il filo spelato nel terminale fino a raggiungere l'estremità del cilindro.

3.Crimpatura: utilizzare uno strumento di crimpatura di alta qualità e di dimensioni adeguate per applicare una pressione uniforme al cilindro del terminale.

4.Ispezione: tirare delicatamente il cavo per verificare che la connessione sia sicura senza slittamenti o movimenti.

5. Isolamento: coprire il giunto piegato con guaina termoretraibile o nastro isolante per proteggerlo da umidità, corrosione e cortocircuiti.

Garanzia di qualità

Tutti i terminali Zenko in rame rosso ad alta corrente sono sottoposti a rigorosi test di controllo qualità, tra cui:

● Composizione delle materie prime e test di conduttività

● Test di resistenza alla nebbia salina e alla corrosione

● Test di carico ad alta corrente e generazione di calore

● Test di resistenza meccanica allo strappo e vibrazioni

● Precisione dimensionale e controllo delle prestazioni di crimpatura

Zenko Factory si impegna a fornire terminali di testa in rame rosso affidabili e ad alta corrente che soddisfano i requisiti energetici marini, industriali e di nuova energia più esigenti.
