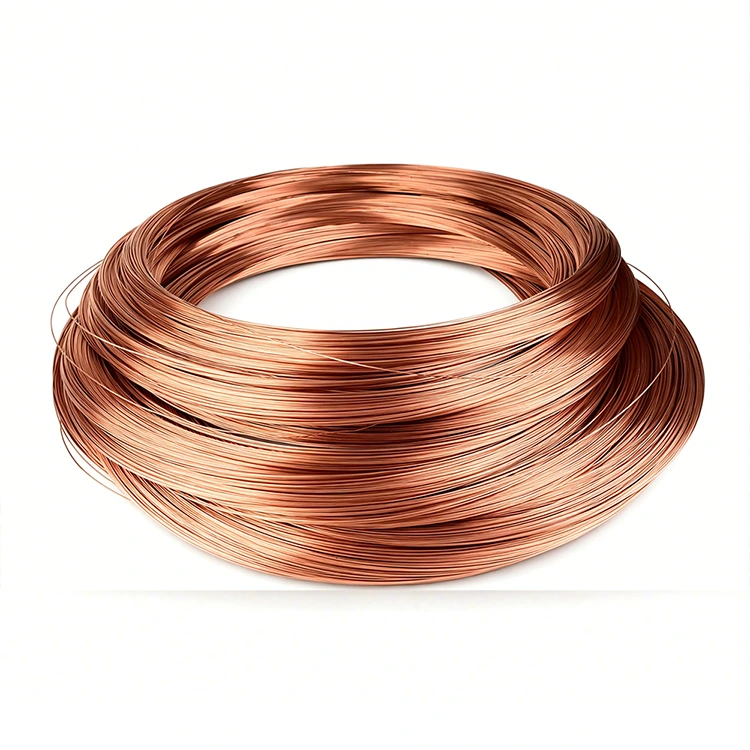

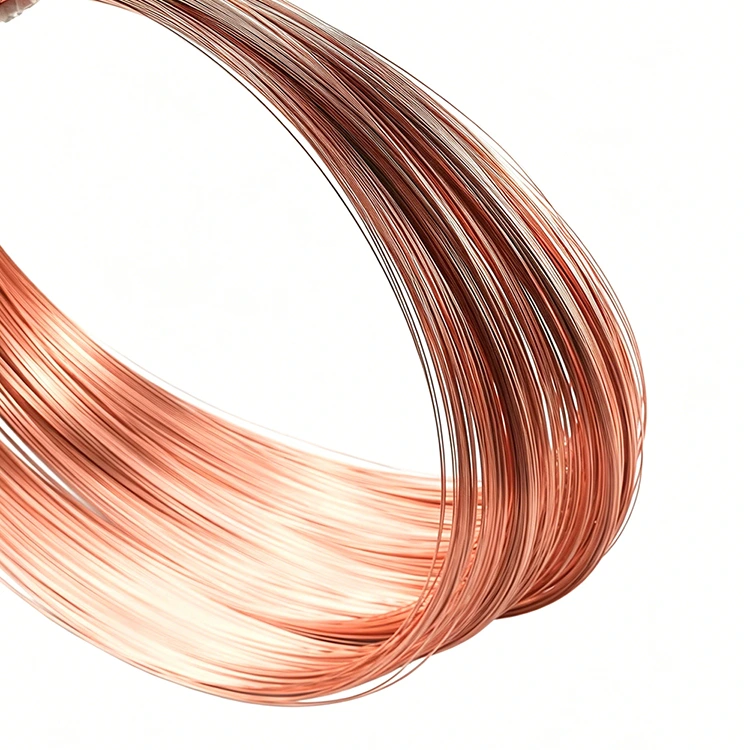

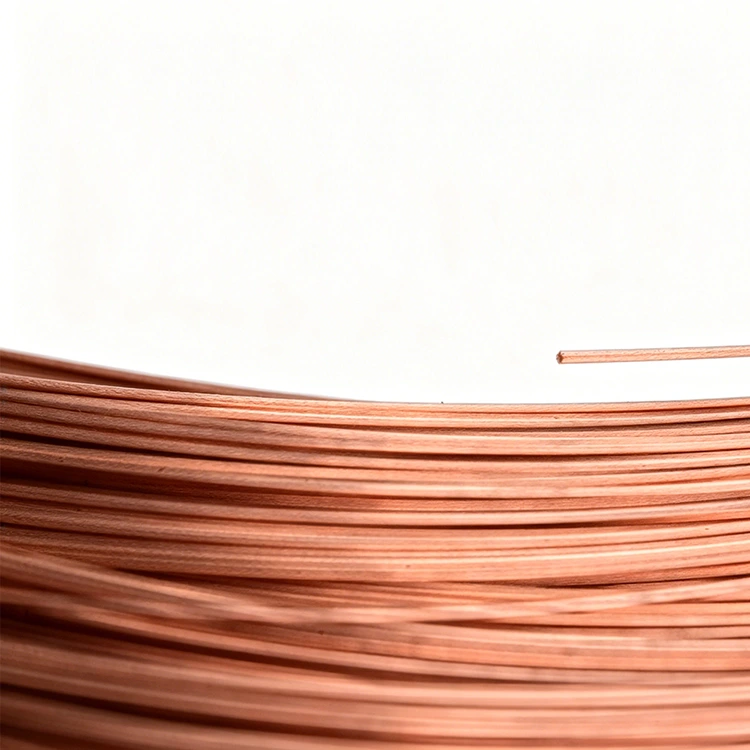

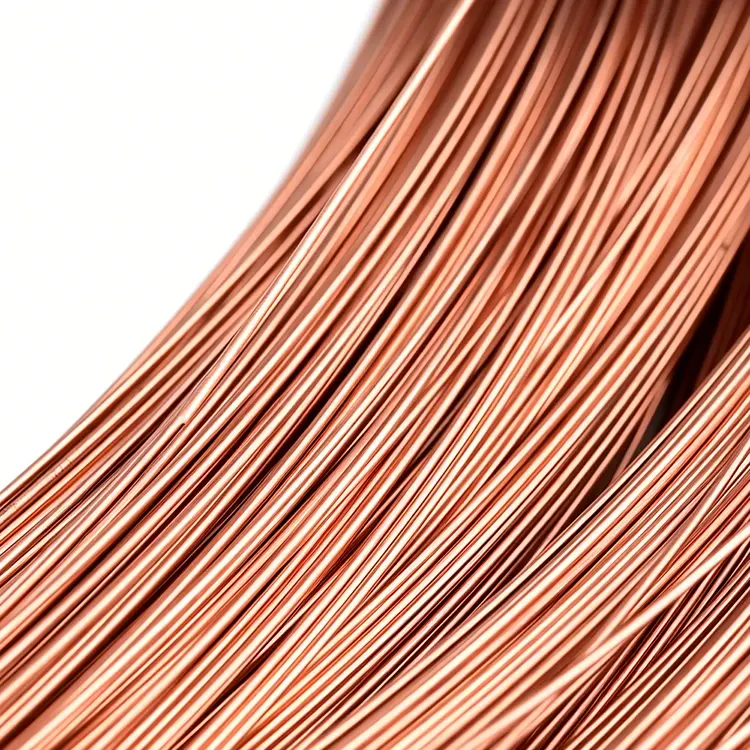

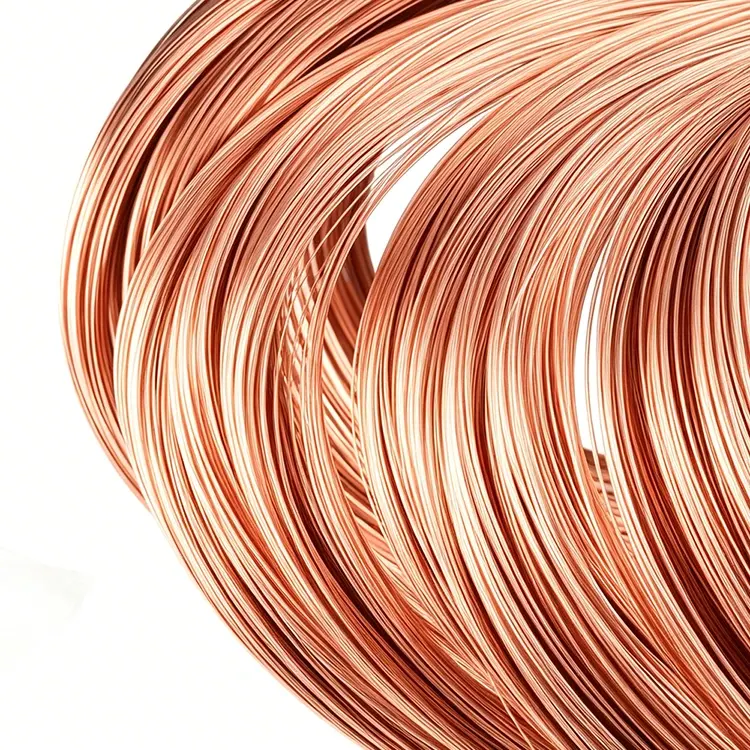

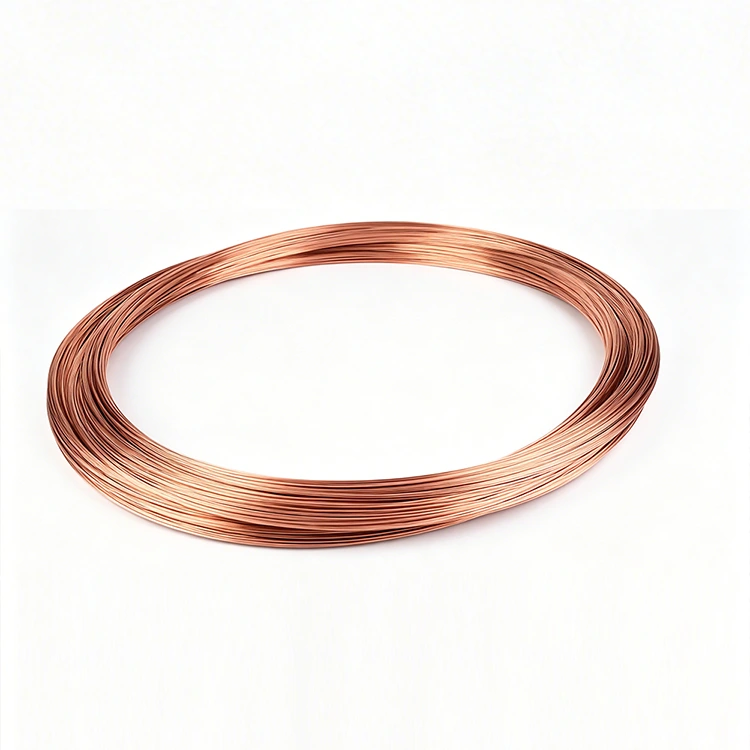

Tubo a spirale in rame rosso di precisione
In qualità di fornitore professionale di tubi a spirale in rame rosso in Cina, Zenko desidera fornirvi tubi a spirale in rame rosso di precisione di qualità, prodotti secondo standard di microtolleranza per applicazioni in cui l'accuratezza dimensionale influisce direttamente sulle prestazioni del sistema. Con tolleranze del diametro esterno strette fino a ±0,02 mm e controllo dello spessore della parete entro ±0,01 mm, le nostre bobine in rame rosso C1100/C1220 offrono prestazioni ripetibili e di precisione nella produzione di semiconduttori, dispositivi medici, strumentazione analitica e sistemi aerospaziali. Ogni bobina viene trafilata su stampi di precisione, misurata con misuratori laser e ispezionata al 100% per garantire la conformità con le specifiche più esigenti.
In qualità di produttore cinese specializzato di tubi a spirale in rame rosso di precisione, Zenko produce i suoi tubi a spirale in rame rosso di precisione utilizzando matrici di trafilatura personalizzate in carburo di tungsteno e un processo di trafilatura a più passaggi. In combinazione con la misurazione laser in linea e un trattamento finale di ricottura di distensione a bassa temperatura, la tolleranza del diametro esterno è controllata al livello del micron, garantendo così una tenuta affidabile, portate del fluido costanti e un assemblaggio automatizzato ripetibile all'interno di sistemi ad alta purezza o ad alta pressione.
Perché la precisione è importante nei tubi a spirale in rame
●Prevenzione delle perdite: nei sistemi ad elevata purezza o ad alta pressione, anche le variazioni del diametro esterno a livello di micron possono causare guasti alle guarnizioni. Le bobine di precisione garantiscono un contatto costante con la superficie di tenuta.
●Coerenza del flusso: il controllo stretto del diametro interno e dello spessore delle pareti garantisce portate del fluido e cadute di pressione prevedibili, fondamentali nelle applicazioni analitiche e mediche.
●Assemblaggio ripetibile: le dimensioni precise consentono l'assemblaggio automatizzato senza adattamenti o rilavorazioni manuali, riducendo i costi di produzione e migliorando la resa.
●Miniaturizzazione abilitata: man mano che i dispositivi si restringono (eemiconduttori, impianti medici), i tubi di precisione consentono progetti più piccoli e complessi.
●Conformità normativa: le applicazioni mediche e dei semiconduttori richiedono una conformità dimensionale documentata. Il tubo a spirale in rame rosso di precisione Zenko include tracciabilità completa e registri di ispezione.
Processo di produzione di precisione
A differenza della produzione standard di tubi in rame, la produzione di tubi a spirale in rame rosso di precisione Zenko prevede:
● Filiere di precisione: Fiere di trafilatura personalizzate in carburo di tungsteno lavorate con precisione al micron, producendo diametro esterno/diametro costante in tutti i cicli di produzione.
●Trafilatura in più fasi: passaggi multipli di trafilatura con ricottura intermedia per ottenere dimensioni finali con incrudimento minimo e struttura della grana uniforme.
●Misurazione laser in-process: la misurazione laser senza contatto in ogni fase di disegno garantisce la conformità dimensionale prima di procedere all'operazione successiva.
● Distensione finale: le bobine di precisione vengono sottoposte a ricottura finale a bassa temperatura per alleviare le tensioni residue preservando l'accuratezza dimensionale.
●Imballaggio in camera bianca: i gradi ad alta precisione vengono confezionati in ambienti puliti per prevenire la contaminazione da particolato.
Applicazioni del prodotto
●Produzione di semiconduttori: linee di erogazione del gas, sistemi di deposizione di vapori chimici (CVD) e linee di fluidi per strumenti di incisione dove sono obbligatori tubi in rame ultrapuliti e senza perdite.
●Dispositivi e strumenti medici: strumenti endoscopici, raffreddamento di manipoli chirurgici e percorsi dei fluidi per apparecchiature diagnostiche che richiedono dimensioni biocompatibili e precise.
●Strumentazione analitica: HPLC, GC-MS e altri strumenti analitici in cui percorsi di flusso precisi determinano l'accuratezza della misurazione.
●Aerospaziale e difesa: linee idrauliche, componenti del sistema di carburante e raffreddamento dell'avionica, dove affidabilità e precisione sono fondamentali per la missione.
●Ricerca e laboratorio: configurazioni sperimentali personalizzate, sistemi criogenici e strumentazione scientifica che richiedono specifiche esatte.
Informazioni sull'ordinazione
• Gradi di precisione disponibili: Commerciale Standard / Precisione / Ultra-Precisione
• Intervallo diametro esterno: 0,8–40 mm (dimensioni più piccole disponibili su richiesta)
• Spessore della parete: 0,1–5 mm
• Lunghezza bobina: personalizzata secondo specifica
• Finitura superficiale: ricottura brillante, ultra pulita per semiconduttori/medicina
• Imballaggio: borse antistatiche, imballaggi per camere bianche disponibili
• Documentazione: rapporto di controllo dimensionale, certificato materiale, certificato pulizia
Supporto tecnico
Zenko fornisce consulenza tecnica per la selezione di precisione del tubo a spirale in rame rosso, compreso il supporto per il calcolo del flusso, la verifica dell'adattamento e lo sviluppo di tolleranze personalizzate. Campioni gratuiti disponibili per test di qualificazione.
| Connettore di testa non isolato (le dimensioni possono essere personalizzate) | |||||
| Materiale: Rame Rosso (C1100/C1220/C1010) | |||||
| Dimensione (millimetro) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T（mm） | 0,1-5 | ||||
| Imballaggio | 25 kg/rotolo, 50 kg/rotolo | ||||
| Durezza e Stato | Sì (HV90-110) | ||||
| Nota: | Accetta ordini personalizzati di qualsiasi dimensione | ||||
| Specifica | D（mm） | d1（mm） | T（mm） |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2.0*1.7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2.1*1.8 | 2.1 | 1.8 | 0.15 |
| 2.3*2.0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4.1*3.7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
